Switches y LEDs en PCB [Clan Series y otros]

Estos switches con leds estan diseñados principalmente para el Clan Saber Series pero pueden ser usados para cualquier otro propósito de instalación.

Diseño por Shadowfoil props

Tenemos 2 versiones:

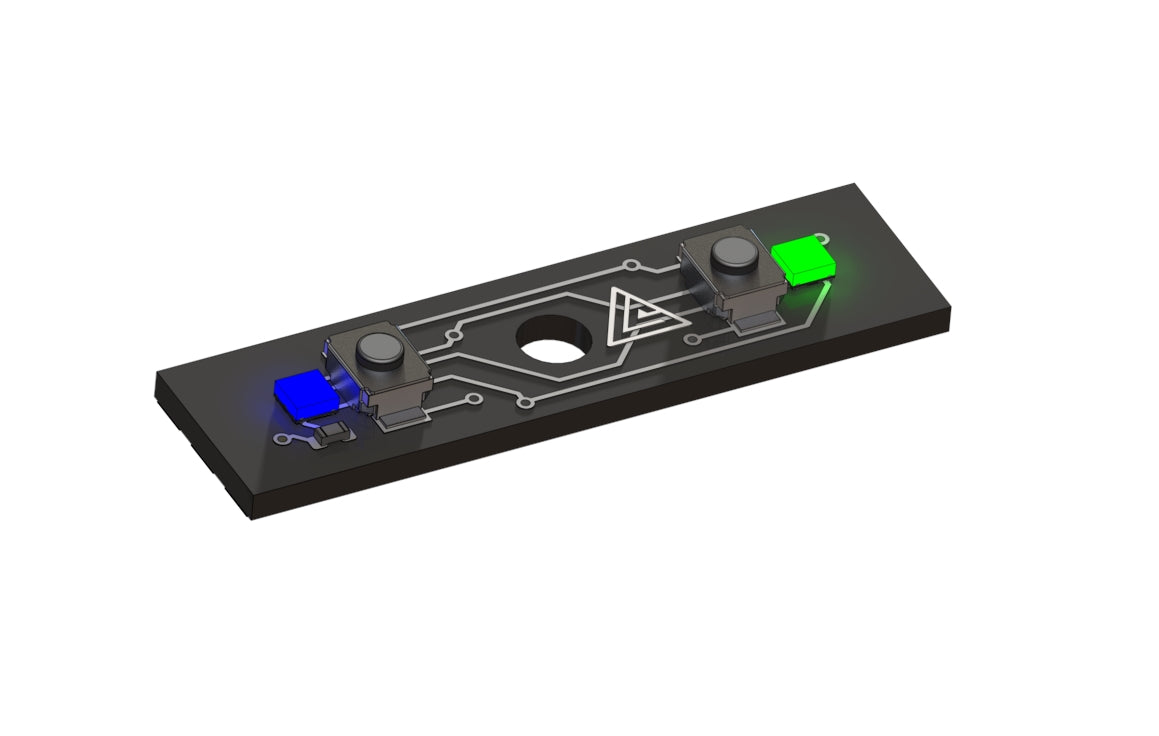

1. PCB con 2 switches y dos pixel LED. Este PCB mide 24.6x6.6x2.75 mm y la distancia entre switches es de 12.5mm

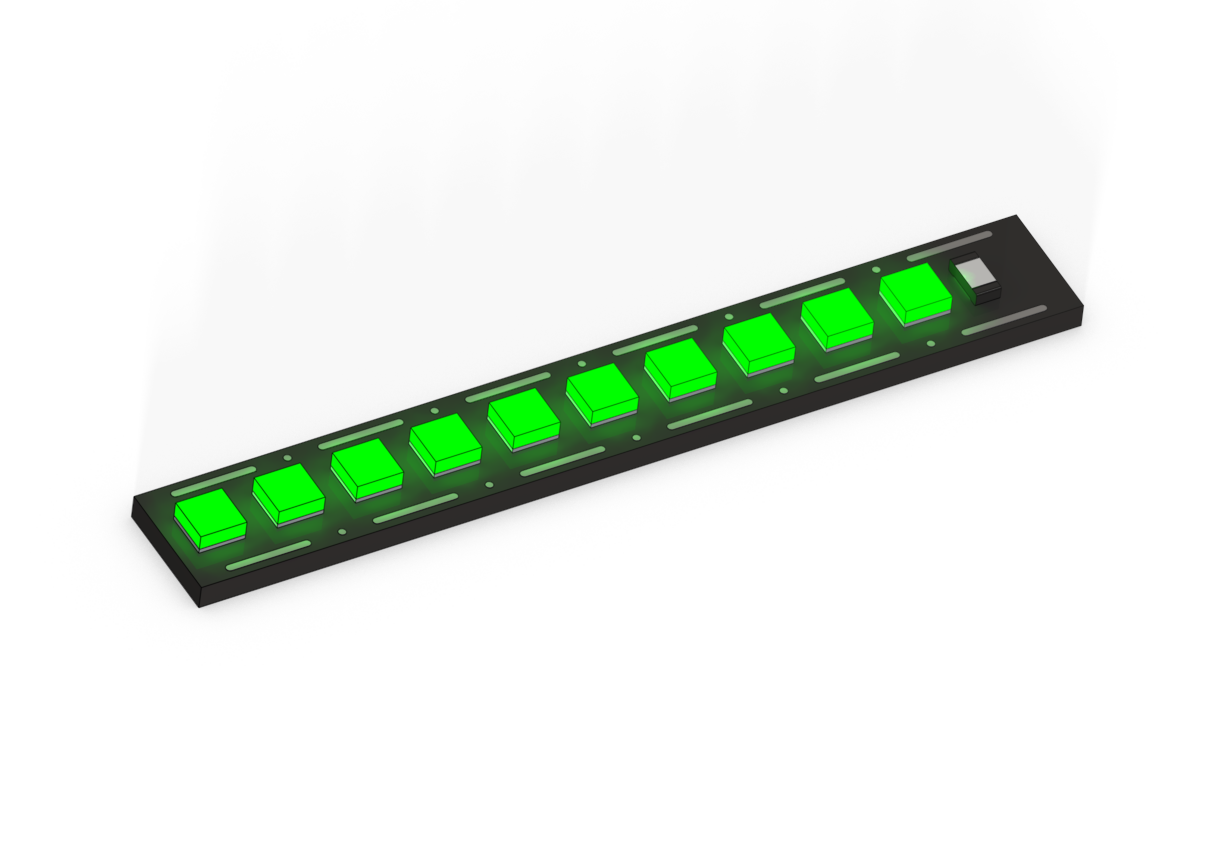

2. PCB con 10 pixels. Diseñado para una barra LED de 10 segmentos pero puede ser usada para accents. Mide 28.6x4x1.5mm

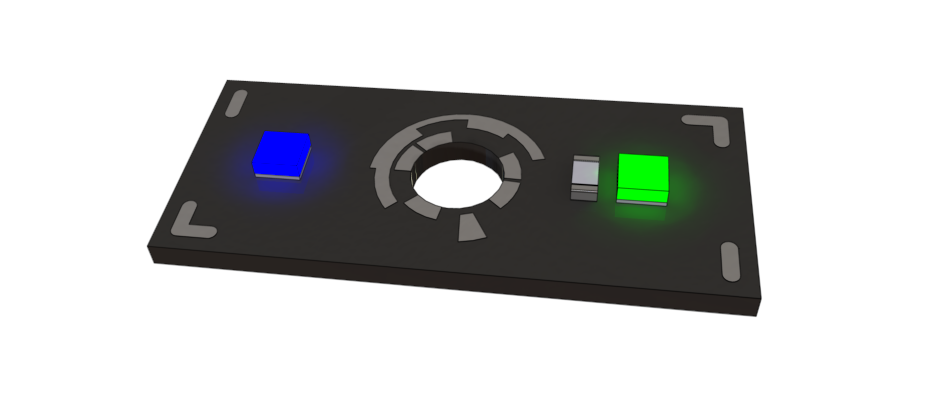

3. PCB con 2 pixels. Diseñado para el Youngling protector pero puede  ser usado para accents. Mide 8x18x1.5mm y la distancia entre leds es de: 11.5mm

4. PCB con 2 switches y 1 pixel. Diseñado para Clan Series 3 (KAM). Mide 6x32x2.75mm

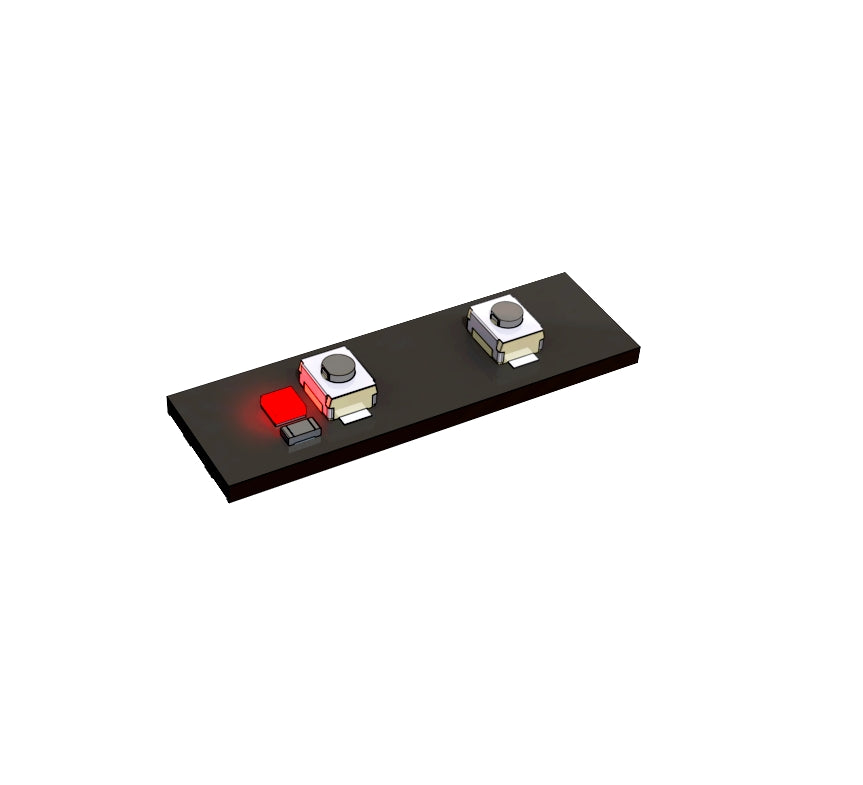

5. PCB con 2 switches y 1 pixel. Diseñado para Clan Series 4 (Plo Koon). Mide 6.6x21.6x2.75mm
